系統構成

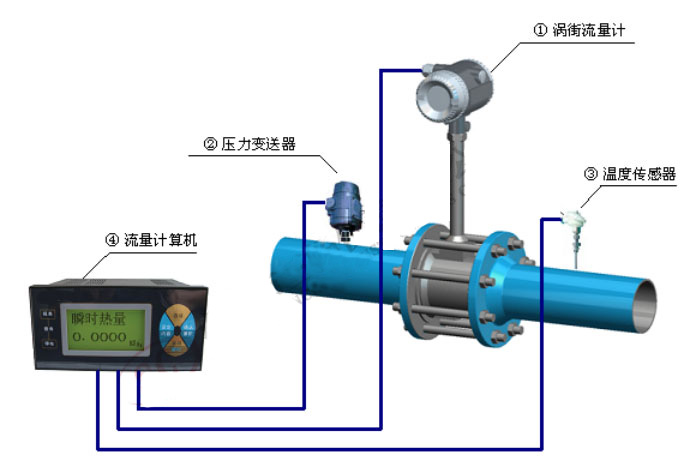

氨氣流量計量系統示意圖

1、氨氣流量計：輸出工況流量信號

2、壓力變送器：被測介質(蒸汽、氣體)壓力變化較大時選用。

3、溫度傳感器：被測介質(蒸汽、氣體)溫度變化較大時選用，測量飽和蒸汽時可以選擇壓力變送器或溫度變送器其中一種，對流量補償即可。用于供熱量計量時，選用2只溫度變送器。

4、流量計算機：也稱“流量積算儀”、“二次表”等，內置流量計算公式，根據用戶功能設定和采集的外部流量計、壓力變送器、溫度傳感器的數據進行計算，得出質量流量、標準狀態流量、或者熱量等。

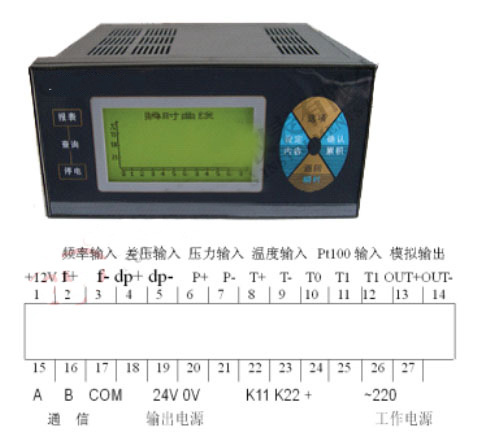

流量計算機

外殼材料：ABS 防護等級：IP52 外形尺寸：160×80×160mm 開孔尺寸：152×76mm 重量：1.0Kg

1、128×64全中文字符液晶顯示，菜單式操作。

2、測量顯示: 質量流量、標況體積流量、累計流量、溫度、壓力、差壓值。

3、瞬時流量最大顯示值：999999.9

4、累計流量最大顯示值：999999999

5、信號輸出：4～20mA、RS-485或RS-232

6、掉電記錄，月報表、周報表、日報表功能

氨氣流量計安裝注意

1、氨氣流量計可安裝在室內或室外。如果安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。

2、氨氣流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝渦街流量計，液體珠流動方向應自下向上。

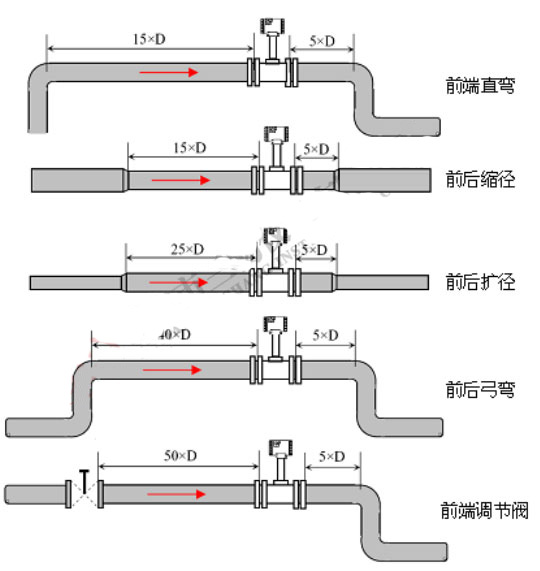

3、氨氣流量計的上游側和下游側應留有較長的直管段，要求的上、下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D 之后。 安鍋爐蒸汽流量計計的管道必須與流量計內徑一致，否則管道必須變徑。用戶可根據管道和施工的具體條件，按本產品操作手冊中的有關章節進行設計安裝。

4、在設計管道安裝時，傳感器或變送器放大器的上端應留有500mm 空間，以方便調試和檢修

5、當流量計需要溫壓補償式時，壓力變送器安裝在流量計上游1D，測溫元件(通常用鉑電阻PT100)安裝在下游3～5D

氨氣流量計接線

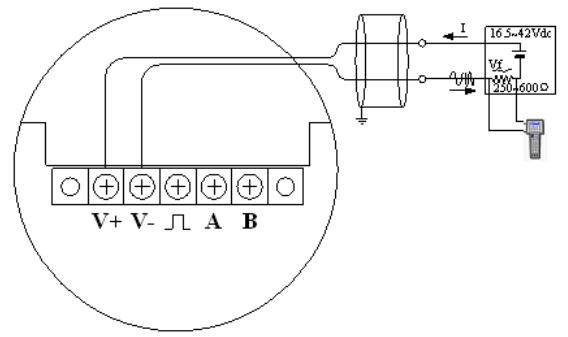

脈沖輸出/4-20mA@HART

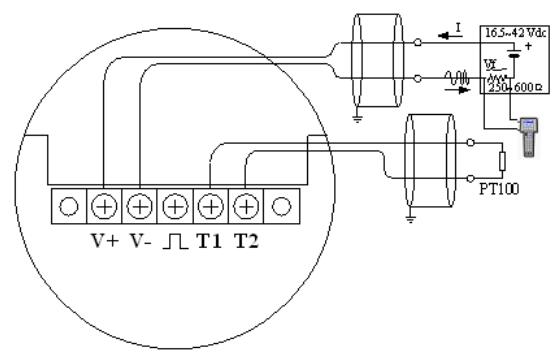

脈沖輸出/溫度補償/4-20mA@HART

三線制電壓脈沖輸出

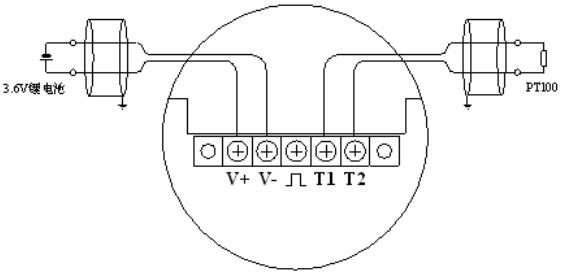

電池供電/脈沖輸出/溫度補償

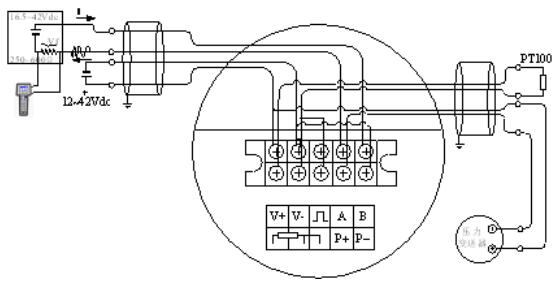

脈沖輸出/溫壓補償/RS485Modbus接口

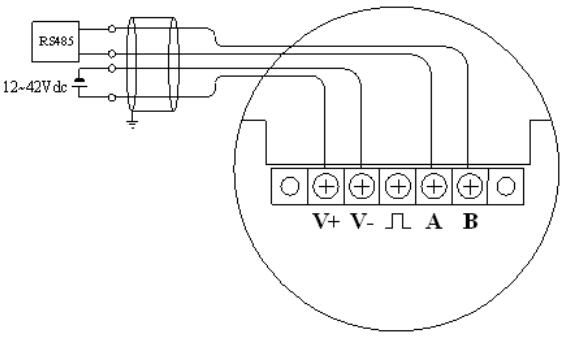

脈沖輸出/RS485Modbus接口

溫度傳感器安裝

溫度傳感器為PT100。

安裝位置應距渦街流量計下游2D～5D。

溫度傳感器與管道垂直或與管道內流體流動方向 逆向傾斜安裝。

壓力變送器安裝

1、壓力變送器為兩線制4～20mA輸出。

2、安裝位置應距渦街流量計小于2D。

3、測量介質為液體、氣體時取壓位置應在管道的上半面，測量蒸汽時取壓位置在管道的側面。

4、被測介質溫度超過80℃，在截止閥和變送器之間加冷凝彎冷卻至80℃以下。
